단일 펌프 제어 및 보호 상자

사용자 친화적 인 작동, 간단한 기능 및 신뢰할 수있는 성능을 제공하도록 세 심하게 설계된 고급 디지털 수중 펌프 컨트롤러를 나타냅니다. 이 장치는 광범위한 애플리케이션을 위해 설계되어 깊은 우물 펌프, 하수 펌프, 자체 프라이밍 펌프, 원심 펌프, 파이프 라인 펌프 및 기타 관련 펌핑 장비를 포함한 다양한 유형의 펌프를 제어하고 보호하기위한 이상적인 솔루션입니다.

문의 보내기

빠른 배달
품질 보증
24/7 고객 서비스

제품 소개

1. 4 개의 1 차 응용 프로그램 모드가 있습니다.

** 위아래와 다운 워터 탱크 급수 공급 ** :이 응용 프로그램은 상단 및 하부 수도 탱크 사이의 물 공급을 관리하도록 특별히 설계되었습니다.

** 압력 급수 공급 ** : 두 번째 응용 프로그램은 압력 제어, 압력 스위치와의 연결에 의한 물 공급에 중점을 둡니다.

** 하수 배출 ** : 세 번째 응용 프로그램은 폐수의 효율적인 제거를 다룹니다.

** 순수 시간 기간 제어 ** : 최종 응용 프로그램은 시간 기반 제어를 제공하므로 사용자가 특정 시간 간격에 따라 펌프 작업을 예약 할 수 있습니다.

요약하면,이 4 가지 응용 분야 및 다운 워터 탱크 물 공급, 압력 급수, 하수 방전 및 다양한 수자원 관리 작업을위한 순수한 기간 제어-포괄적 솔루션. 각 응용 프로그램은 특정 과제 및 요구 사항을 해결하여 다양한 산업 및 환경에서 효율적이고 신뢰할 수 있으며 지속 가능한 물 취급을 보장하도록 설계되었습니다.

애플리케이션	2 극 스위치	설명
1	0 0	탱크 탱크.
2	1 1	압력 스위치에 의한 부스터 펌프 제어.
3	0 1	레벨 센서 별 배수.
4	1 0	시간이 정한 시작과 중지. [센서 터미널을 취소]
1 극 스위치 (옵션)
5	1	열 제어

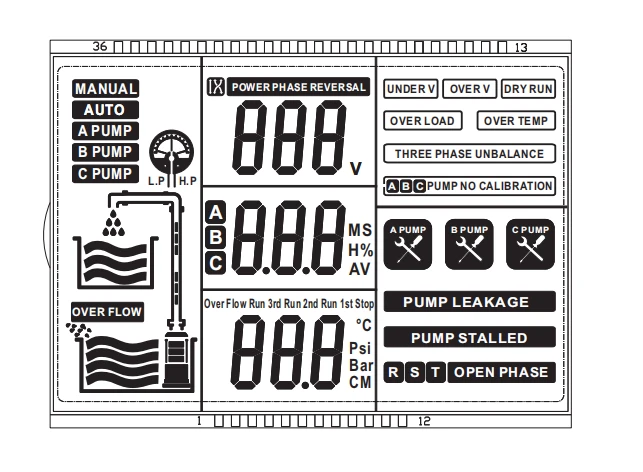

2. LCD 표시.

이 시스템은 전압 및 전류를 실시간으로 표시하여 포괄적 인 모니터링 솔루션을 제공하므로 사용자는 워터 펌프의 효율적인 작동에 중요한 전기 매개 변수에 대한 정보를 유지할 수 있습니다. 이 실시간 데이터 프레젠테이션은 전원 공급 장치의 변동 또는 이상을 즉시 식별하고 해결할 수 있도록하여 시스템의 전반적인 신뢰성을 향상시킬 수 있도록합니다.

전압 및 전류의 실시간 표시 외에도 워터 펌프의 작동 역학은 동적 형식으로 표시됩니다. 이는 사용자가 그래픽 표현 또는 애니메이션 지표를 통해 펌프의 작동 상태를 시각화하여 성능에 대한 직관적 인 이해를 제공 할 수 있음을 의미합니다.

또한이 시스템에는 진단 기능을 향상시키는 고장 검출 메커니즘이 장착되어 있습니다. 오작동 또는 비정상적인 상태의 경우 인터페이스의 해당 아이콘이 깜박이기 시작하여 문제에 즉각적인주의를 기울입니다. 이 시각적 경고는 과열, 과전류, 저압 또는 기계적 고장과 같은 잠재적 문제의 빠른 지표 역할을하여 사용자가 신속하게 수정 조치를 취할 수 있도록합니다. 이러한 기능을 통합함으로써 시스템은 펌프의 성능을 모니터링 할뿐만 아니라 추가 손상 또는 가동 중지 시간을 방지하기 위해 적시에 개입을 보장합니다.

전반적으로, 실시간 데이터 디스플레이, 펌프 역학의 동적 출력 및 결함 표시 아이콘의 조합은 사용자 친화적이고 기능적인 모니터링 환경을 만듭니다. 상세한 통찰력이 필요한 기술 전문가와 워터 펌프의 원활한 작동을 유지하기 위해 명확하고 접근 가능한 정보가 필요한 일반 사업자 모두에게 적용됩니다.

product-643-472

3. 기본 작동

매개 변수 캘리브 션에 의해 활성화 된 핵심 보호

들어오는 공급을 설치하고 연결 한 후 발신

모터 및 응용 프로그램에 적합한 딥 스위치를 선택합니다. 그것은

제공하려면 교정 프로세스를 수행하는 것이 중요합니다.

펌프에 대한 적절한 보호

1 단계 : 수동 모드로 전환하여 자동 모드에있는 경우

모드 버튼, 펌프가 꺼져 있는지 확인하십시오.

2 단계 : 시작 버튼을 눌러 펌프를 실행하고

펌프

물. 전압은 또한 허용 한도 내에 있어야합니다

3 단계 : 2 단계에서 물건을 보장 한 후 시작을 누르고 누릅니다.

경고음 소리가 들리고 펌프가 멈출 때까지 버튼. 아니오

LCD 화면의 구경 메시지는 이제 더 이상 나타나지 않습니다.

이는 이제 교정 프로세스가 완료되었음을 나타냅니다.

지우기

유지 보수 후 또는 새로운 후 펌프가 다시 설치 될 때

펌프가 설치되고 사용자는 이전 매개 변수를 지워야합니다

교정 및 새로운 교정 절차를 수행해야합니다.

이것은 펌프가있을 때마다 수행해야합니다

수리 또는 새 펌프가 설치되었습니다

단위 전에 매개 변수를 지워야합니다

재 교정됩니다. 아래 지침을 따르십시오

매개 변수 교정을 지우려면 :

모드 키를 눌러 수동 모드로 전환하십시오

자동 모드 인 경우 펌프가 아닌지 확인하십시오.

달리기. 대략 3에 대한 정지 키를 누릅니다

SECS 및 릴리스 장치가 "경고음"을 할 때

소리.

유닛은 이제 공장 설정으로 돌아 왔습니다

"LCD 화면에서 표시가 깜박이기 시작합니다.

교정, 주어진 지침을 따르십시오

"교정"섹션.

단추

수동에서 자동, 자동, 자동으로 수동으로 작동합니다

방법

세트

[매개 변수 01200로 설정- 매뉴얼에서 자동 / 자동으로 매뉴얼

[매개 변수 01201로 설정- 모든 버튼이 자동 모드에 잠겨 있습니다. 5SEC의 "모드"를 비활성화합니다. 그런 다음 펌프가 정지되고 컨트롤러가 수동 모드로 전환됩니다.

단추	작업안에수동
시작	작동하지 않으면 펌프가 시작되어야합니다.
멈추다	펌프가 작동하면 펌프를 중지해야합니다.
그런 다음 중지 모드	디스플레이는 지난 5 개의 실패 레코드를 보여줍니다.
중지 한 다음 시작하십시오	디스플레이는 누적 실행 시간을 보여줍니다.
펌프와 모터가 보호되도록 펌프가 작동 표준으로 실행되는 즉시 컨트롤러 매개 변수를 보정하는 것이 필수적입니다. 각 설치 또는 유지 보수 작업 후에 교정을 수행하십시오.
시작 또는 저장 버튼	매개 변수 교정 : 수동 모드에서 "start"를 누르면 펌프가 일반적으로 "시작"을 유지할 때 펌프를 실행할 시간을줍니다.대략 5-10 sec) 또는"저장소"버튼 (노란색 캡으로 메인 보드의 버튼)을 누릅니다. 컨트롤러는 "DI"사운드를 만듭니다. 이제 컨트롤러는 모터의 현재 사양에 따라 교정해야합니다.
멈추다	매개 변수 지우기 : 컨트롤러가 "DI"사운드를 만들 때까지 펌프가 작동을 중지 한 다음 "정지"를 유지하십시오. (대략 5-10 sec에 대해 고정하십시오). 이제 컨트롤러는 모든 교정을 지워야합니다.
