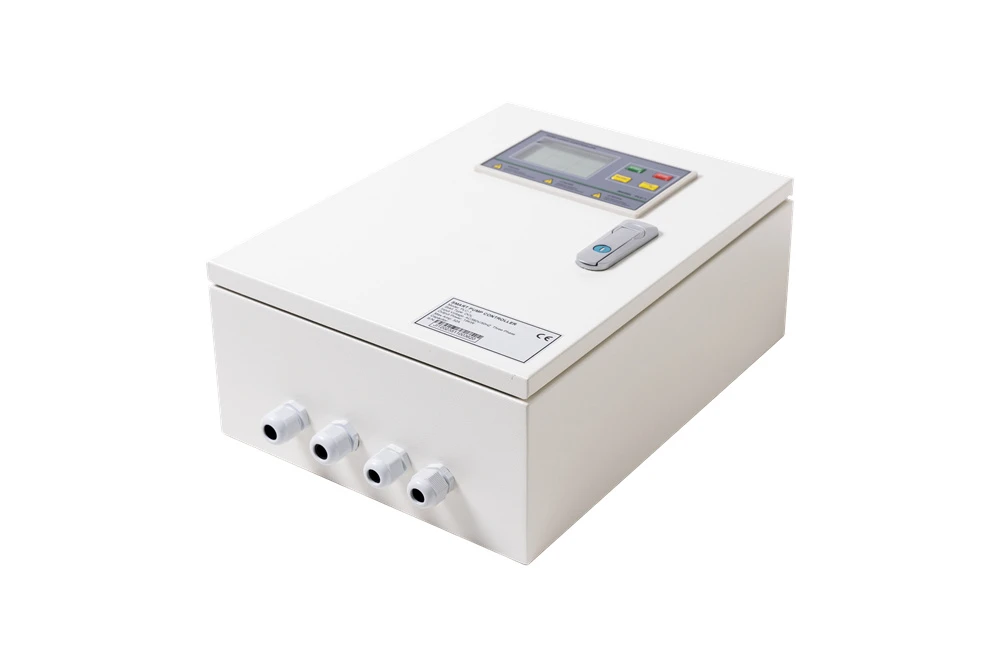

2 펌프 지능형 펌프 컨트롤러

저희 제품을 선택해주셔서 감사드리며, 앞으로도 친절하고 도움이 되는 서비스를 제공해 드릴 것을 약속드립니다.

지능형 펌프 컨트롤러는 원심분리, 파이프라인, 이중 및 3상 심정 수중 펌프를 위한 직관적이고 프로그래밍 가능한 제어 및 보호 시스템입니다.



컨트롤러는 다양한 전기 설비를 활용하여 다양한 방식으로 작동할 수 있습니다. 유정에 없는 프로브 또는 센서는 컨트롤러를 표준 On/Off 펌프 제어 상자와 차별화하는 주요 특징입니다. 당사의 독특한 설계로 인해 유정에 프로브나 센서를 설치할 필요가 없으며 펌프 공회전에 대해 매우 민감하고 신뢰할 수 있는 보호 기능을 제공합니다.



브랜드: OEM

제조업체 모델 번호: PCH32 PLUS

작업: 3단계 220v/380v/415v

작동 중인 펌프 :0.75-15kw

플라스틱 인클로저:IP 65

MCB/AC 접촉기:CHNT

유형: 이중 교번 제어판

정격 전압: 120/208/240V/380V/415V AC

암페어:9~32A

호환 펌프 유형: 집수/부스터/시추공 펌프

제어되는 펌프 수:2

위치:실내/실외

인클로저 유형: IP65

인클로저 크기: 342*292*119mm

응용 프로그램 이동: 딥 스위치로

다음을 포함한 애플리케이션:

• 액체 프로브 또는 플로트 스위치를 통해 낮은 탱크에서 상부 탱크로 물을 이송하는 데 적용됩니다.
• 압력 스위치 및 압력 탱크에 의한 부스터에 적용됩니다.
• 액체 프로브 또는 플로트 스위치를 이용한 하수 리프팅에 적용
• 피기백 플로트 스위치가 있는 배수 펌프에 적용됨
• 레벨 트랜스미터(4-20mA)를 통해 낮은 탱크에서 상부 탱크로 물을 이송하는 데 적용됩니다.
• 압력 트랜스미터(4-20mA)에 의한 부스터 적용
• 레벨 트랜스미터(4-20mA)에 의한 하수 인양 신청

안건	보호	값	주목	결함 유형
1	Dry Run 보호 트립 암페어	보정된 작동 전류의 75%	메뉴설정에서	복구 결함
2	Dry Run 보호 트립 응답 시간	5s	메뉴설정에서
3	Dry Run 보호 복구 시간	45m	메뉴설정에서
4	과부하 보호 트립 암페어	130% 보정된 실행 암페어	메뉴설정에서	복구 결함
5	과부하 보호 트립 응답 시간	5S(역시간)	소프트웨어로 고정됨
6	과부하 보호 회복 시간	4m	메뉴설정에서
7	펌프 정지 보호 트립 암페어	보정된 작동 전류의 180%	메뉴설정에서	복구되지 않은 오류
8	펌프 실속 보호 트립 응답 시간	1s	소프트웨어로 고정됨
9	저전압 보호 트립 전압	304v	메뉴설정에서	복구 결함
10	저전압 보호 트립 응답 시간	6s	소프트웨어로 고정됨
11	저전압 보호 회복 시간	4m	메뉴설정에서
12	과전압 보호 트립 전압	437v	메뉴설정에서	복구 결함
13	과전압 보호 트립 응답 시간	6s	소프트웨어로 고정됨
14	과전압 보호 회복 시간	4m	메뉴설정에서
15	개방상			복구되지 않은 오류
16	위상 역전			복구되지 않은 오류
17	과다			복구 결함
18	과열			복구 결함
19	누수			복구되지 않은 오류





20년 이상의 전문 워터펌프 컨트롤러 제작, 조사, 고도화 분야의 전문성을 보유하고 있으며,

우리 노력의 결과가 하수 리프트 컨트롤러 PCH 시리즈입니다. 고객이 필요로 하는 모든 기능과 특성을 갖추고 있으며 몇 가지 간단한 매개변수 조정만으로 여러 기계의 기능을 거의 수행할 수 있습니다.

사용자 친화적인 설정으로 펌프의 수명이 크게 연장되며, 원버튼 설정 기능으로 워터 펌프를 효과적으로 보존할 수 있습니다.

강력한 넘침 경보 시스템은 물의 양이 급격히 증가할 경우 외부 사이렌과 스피커를 동시에 활성화하여 고객에게 알립니다.

또한 스위치와 아날로그 입력을 모두 처리하여 워터 펌프의 시작과 중지를 정밀하게 관리할 수 있습니다.





1). 섬프의 정상적인 액체 수위

액체 레벨이 프로브 3#(플로트 스위치 A: 상위 레벨)에 도달하면 제어 상자는 단일 펌프에

실행;액체 수준이 프로브 2#(플로트 스위치 A:아래 수준)으로 감소하고 단일 펌프 작동 중지;

제어 상자는 액체 레벨이 다음과 같을 때 자동으로 작동하는 이중 펌프를 번갈아 사용합니다.

프로브 2# 및 프로브 3#(플로트 스위치 A: 업 레벨-다운 레벨)



2). 섬프에 추가 흐름

단일 펌프가 배수구로 작동 중일 때 섬프의 액체 레벨은 여전히 ​​프로브 4#까지 증가합니다.

(플로트 스위치 B: 상위 레벨), 제어 상자는 다른 펌프가 동시에 작동하도록 명령합니다.

배수, 액체 레벨이 프로브 2#(플로트 스위치 A&B:아래 레벨)로 떨어질 때까지, 이중 펌프

달리기를 멈추지 않을 것입니다.



삼). 배수통에 넘침

이중 펌프가 동시에 작동하는 경우 섬프의 액체 레벨은 여전히 ​​프로브까지 증가합니다.

5#(플로트 스위치 C: 상위 레벨), 제어 상자는 경고 경보를 울립니다. 액체 레벨이 감소할 때

프로브 5#(플로트 스위치 C 하향 레벨)로, 제어 상자 경고 경보 울리는 것을 중지합니다.



4).자동 순찰(방청) 기능

자동 상태에서 컨트롤 박스가 10일 동안 작동하지 않는 이중 펌프를 검사하면 제어 장치

펌프 A에게 3초 동안 작동하고 정지하도록 명령하고, 10초 간격 후에 제어 장치가 작동합니다.

펌프 B에게 3초 동안 작동하고 정지하도록 명령합니다.

자동 순찰은 장기간 작동하지 않아 펌프가 녹슬거나 임펠러가 걸리는 것을 방지할 수 있습니다.
